Główne parametry techniczne
| Rozmiar wewnętrzny (głębokość*szerokość*wysokość）mm |
800×800×1000 |
| Wymiary（Głębokość*Szerokość*Wysokość）mm |
Około 1100×1540×1700 |
| Zakres temperatur |
RT+20-200℃ |
| Wahania temperatury |
±0.5℃ |
| Jednorodność temperatury |
±2.5℃% |
|
Czas ogrzewania |
Normalna temperatura do 200 ℃ ≤ 40 min |
|
Całkowita zainstalowana moc |
Około 20,0 kW |
|
Napięcie |
380V±10%； 50Hz； Trójfazowy system pięcioprzewodowy |
|
Hałas |
≤65dB（Test 1 metr od urządzenia） |
|
Zanieczyszczenie, promieniowanie elektromagnetyczne |
Zgodność z odpowiednimi wymaganiami norm |
Powyższe dane techniczne działania produktu są mierzone w temperaturze pokojowej 25 ℃, wilgotności względnej ≤85% wilgotności względnej i warunkach bez obciążenia w pomieszczeniu testowym.

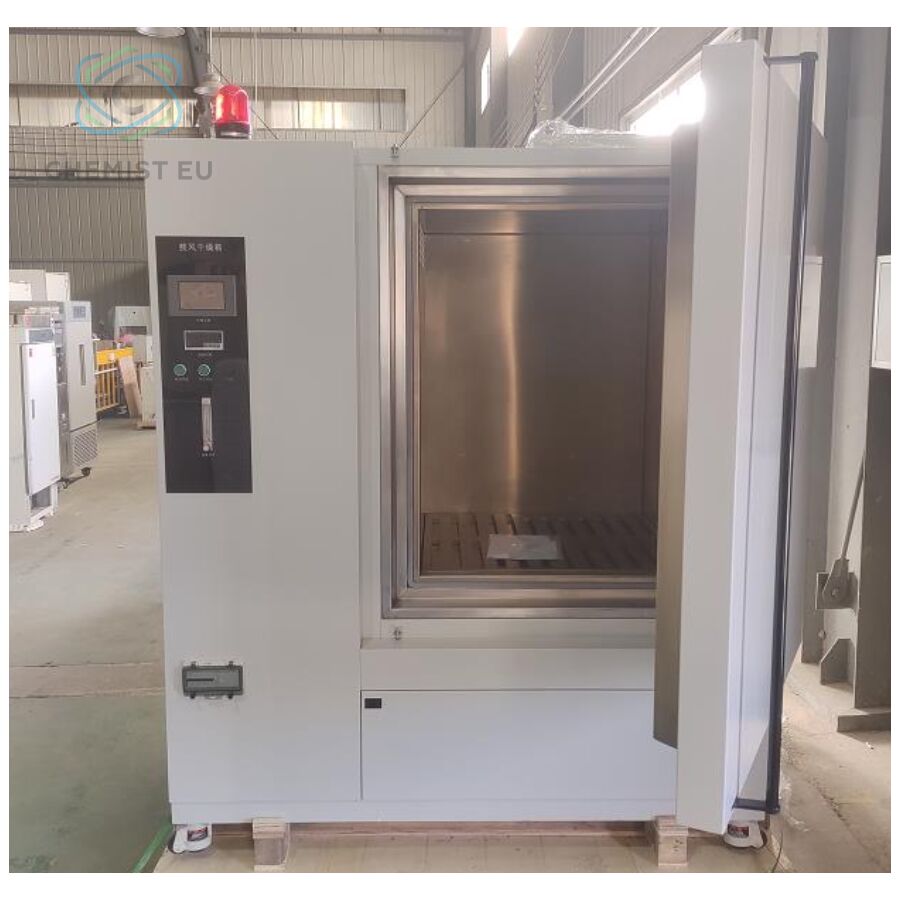

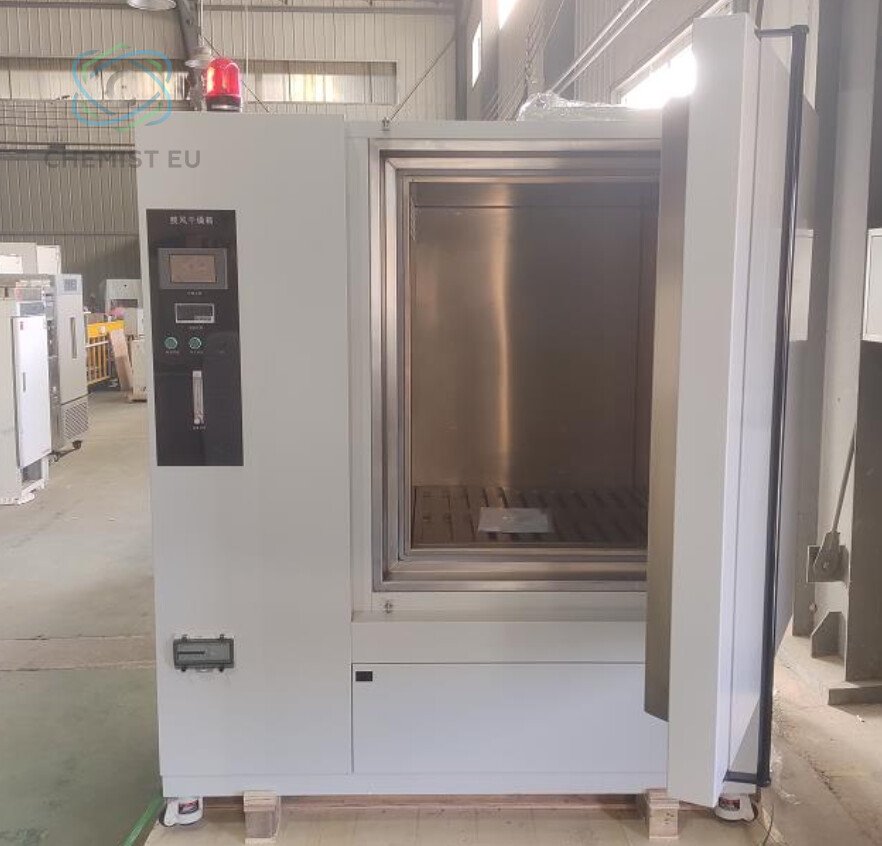

Struktura obudowy
|
Struktura |
Przyjęcie integralnej struktury lewa-prawa: Sprzęt składa się z korpus komory testowej, system kanałów powietrznych, system ogrzewania, elektryczny sterowanie itp. Grzałka znajduje się w kanale powietrznym i nie promieniuje bezpośrednio na badaną próbkę. wypromieniowuje badaną próbkę. Cyrkulacja w kanale powietrznym służy do zapewnienia jednolitej temperatury w pomieszczeniu roboczym. temperatury w pomieszczeniu roboczym. Panel sterowania i przyrządy znajdują się w lewej górnej części skrzynki o rozsądnej strukturze i pięknym wyglądzie. pięknym wyglądzie. Struktura wentylacji, typ filtracji niepróżniowej. |
|
Materiał obudowy |
Blacha stalowa walcowana na zimno jest przetwarzana na kształt, powierzchnia jest trawiona i fosforanowana, a następnie natryskiwana elektrostatycznie (szaro-biała). |
|
Materiał endosomu |
Płyta ze stali nierdzewnej SUS304#, pełny proces spawania. |
|
Materiał izolacyjny |
Warstwa izolacyjna jest wypełniona płytami z wełny mineralnej. Na zewnątrz wkładka pudełkowa i między wkładką a zewnętrzną powłoką są układane azbestem do izolacji cieplnej. Drzwi i skrzynia są uszczelnione linami azbestowymi. |
|
Brama |
Pojedyncze drzwi, uszczelnienie między drzwiami a skrzynią wykonane jest z liny azbestowej. |
|
Urządzenie wyciągowe |
Na skrzyni znajduje się urządzenie z otworem wylotowym, które może ręcznie regulować objętość spalin. Szklany przepływomierz pływakowy. |
|
Przegroda |
3 warstwy, regulowane w górę i w dół |
|
Nośność przegrody |
20 kg |
|
Kółka |
Ruchome kółka są zainstalowane w dolnej części skrzyni, aby ułatwić przemieszczanie sprzętu. |
Skład systemu
|
Metoda sterowania |
Wymuszona wentylacja z obiegiem wewnętrznym, system sterowania kontroluje moc nagrzewnicy zgodnie z ustawionym punktem temperatury poprzez PID i ostatecznie osiąga równowagę dynamiczną. równowagę. |
|
Cyrkulacja powietrza urządzenie |
Obieg w kanale powietrznym i zewnętrzny wentylator odśrodkowy ze stali nierdzewnej o długiej osi, silnik znajduje się w dolnej części obudowy. |
|
Metoda ogrzewania |
1. Przyjęcie grzejnika elektrycznego ze stopu niklowo-chromowego i regulacja PID 2. Element wykonawczy: Przekaźnik półprzewodnikowy SSR |
System pomiaru i sterowania
|
Czujnik |
Termopara typu K do pomiaru temperatury |
|
Regulator temperatury |
Przyjmuje 30-segmentowy japoński "przewodzący" programowalny precyzyjny wyświetlacz cyfrowy, który może bezpośrednio wprowadzać, wyświetlać i kontrolować temperaturę; posiada funkcję samostrojenia parametrów PID; rozdzielczość wyświetlacza rozdzielczość wyświetlacza wynosi 0,1 ℃; zapewniając w ten sposób wysoką jakość sterowania całego systemu temperatury |
|
Sterowanie przełącznikiem |
Przełącznik dmuchawy i przełącznik ogrzewania są logicznie sterowane odpowiednio. Po otwarciu drzwi wentylator jest wyłączany. Jeśli wentylator nie jest nie zostanie włączony, ogrzewanie nie będzie działać. |
|
Główne urządzenia elektryczne |
Stycznik AC "Schneider", przekaźnik "Omron" |
|
Wyłącznik czasowy |
Zainstalowany jest zegar, a gdy wymagane jest zaplanowane wyłączenie, można ustawić można ustawić kontrolę czasu |
|
Sterowanie zasilaniem |
Chińsko-amerykański przekaźnik półprzewodnikowy "Lonning", wyzwalacz z przejściem przez zero technologia regulacji mocy, niezawodna kontrola, brak hałasu, brak zanieczyszczenia sieci |
|
Niezależne zabezpieczenie przed przegrzaniem |
Niezależne zabezpieczenie przed przegrzaniem, alarm dźwiękowy i świetlny |
|
Jak działa system |
Stała praca, praca programowa |
Funkcja ochrony bezpieczeństwa
1) Niezawodne urządzenie zabezpieczające uziemienie;
2 ) Zabezpieczenie przed wyciekiem/przerwaniem obwodu;
3 ) Zabezpieczenie przed zwarciem grzałki;
4 ) Studio posiada niezależne alarmy przekroczenia temperatury oraz dźwiękowe i świetlne;
Host i losowe akcesoria:
Certyfikat produktu - 1 zestaw
Instrukcja obsługi produktu - 1 zestaw
Schemat elektryczny - 1 zestaw
Instrukcja obsługi urządzenia - 1 zestaw
Karta gwarancyjna - 1 sztuka
